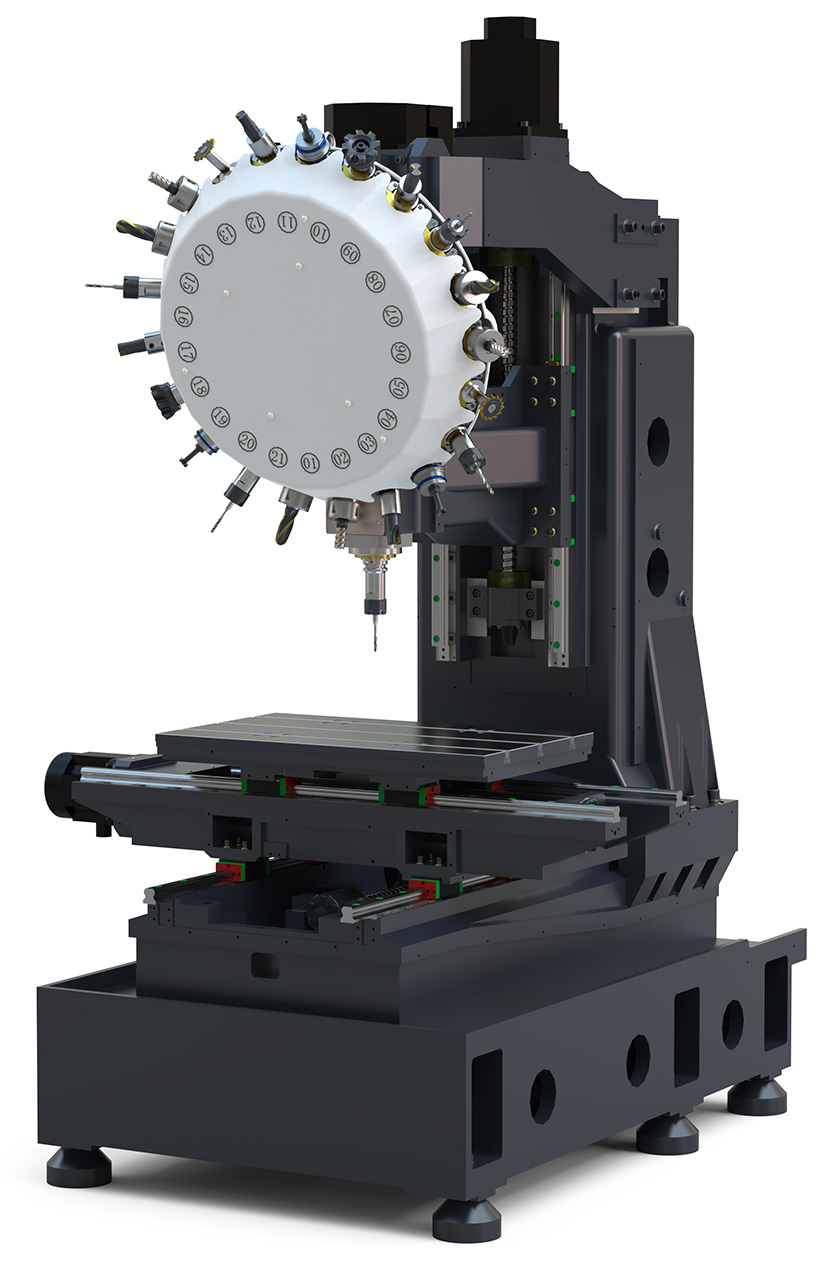

鑽攻機

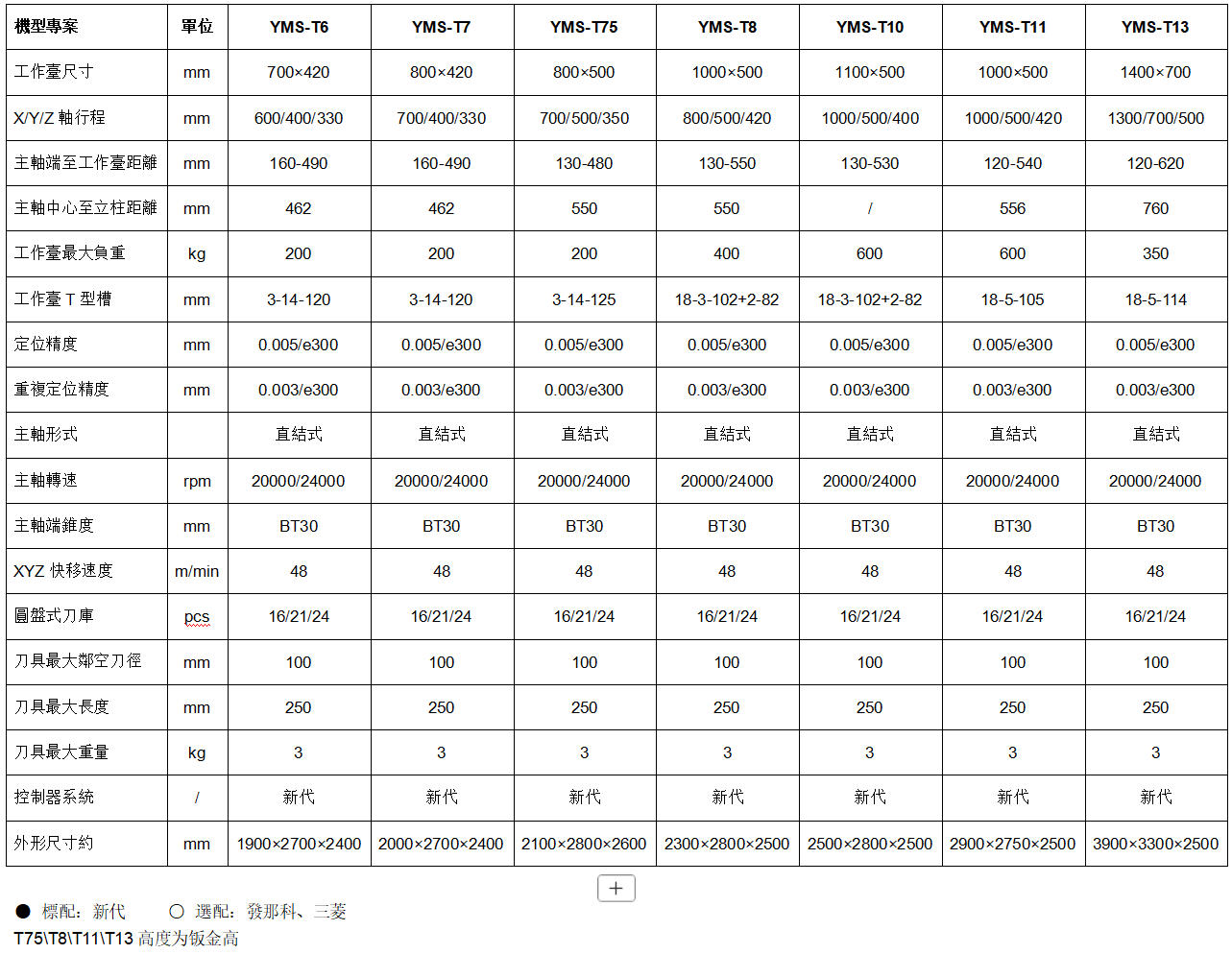

機型專案 Item Model

單位Unit

YMS-T6

YMS-T8

YMS-T10

工作臺尺寸
Working desk size

mm

700×420

1000×500

1100×500

X/Y/Z軸行程
X/Y/Z travel

mm

600/400/350

800/500/330

1000/500/330

主軸端至工作臺距離
Distance between spindle end and table

mm

135-485

150-480

150-480

主軸中心至立柱距離
Distance between spindle center and column guide way

mm

420

546

546

工作臺最大負重
Maximum weight of working table

kg

300

350

350

工作臺T型槽
Desk-T-slot

mm

3-14-125

18-5-100

18-5-100

定位精度
Positioning accuracy

mm

0.008

0.008

0.008

重複定位精度
Repeat positioning accuracy

mm

0.005

0.005

0.005

主軸形式

Spindle form

直結式

直結式

直結式

主軸轉速
Spindle speed

rpm

24000

20000

20000

主軸端錐度
Spindle taper

mm

BT30

BT30

BT30

XYZ快移速度

XYZ rapid traverse speed

m/min

48

48

48

切削進給速度範圍

Cutting feed speed range

mm/min

1-20000

1-20000

1-20000

圓盤式刀庫

ATC

pcs

21

21

21

刀具最大直徑（相鄰空刀）

Maximum tool diameter (adjacent empty tool)

mm

50(120)

50(120)

50(120)

刀具最大長度

Max tool length

mm

250

250

250

刀具最大重量

Max tool weight

kg

3

3

3

換刀時間（臨近刀）

Tool change time (close to the tool)

sec

1.6

1.6

1.6

控制器系統
Control system

/

0i MF（5）Plus

0i MF（5）Plus

0i MF（5）Plus

進給伺服（X,Y,Z）

Ac servo

kw

ais8/4000*2+ais12/4000b

a12/4000*2+a12/4000b

a12/4000*2+a12/4000b

主軸電機扭力
Torque force of spindle motor

nm/kw

αiI 1/24000-B  2.2/3.7Kw

αiI 2/20000-B

3.7/5.5Kw

αiI 2/20000-B

3.7/5.5Kw

氣壓要求
Pneumatic source requirement

Kg/Cm2

6

6

6

所需氣體流量

Required gas flow

m³/min

0.15

0.15

0.15

電力消耗
Power consumption

kva

15

15

15

外形尺寸約
Machine size

mm

1820*2600*2600

2580*2600*2500

2800*2600*2500

機械重量約
Machine weight

kg

3100

3500

4000
